Насосы для химической промышленности

Рекомендованная производительность

• Расход (Q): от 5 до 2600 м³/ч
• Температура: от -80°C до +450°C
• Давление: до 7.5 МПа (SLCZ) / до 4.0 МПа (SLZA)

Напор

Максимальный напор (H): до 300 м

Высокая коррозионная стойкость: проточная часть из нержавеющей стали и специальных сплавов.
Соответствие международным стандартам: ISO 2858, API 610 (для SLZA), DIN 24256.
Надежность: торцевое уплотнение вала, рассчитанное на работу с агрессивными средами.
Универсальность: возможность перекачивания жидкостей с твердыми включениями, токсичных и легковоспламеняющихся сред.
Простота обслуживания: конструкция с задним выемом ротора позволяет проводить ремонт без демонтажа корпуса и трубопроводов.

Оформить заявку

Если остались вопросы - оформляйте заявку для получения консультации

Описание

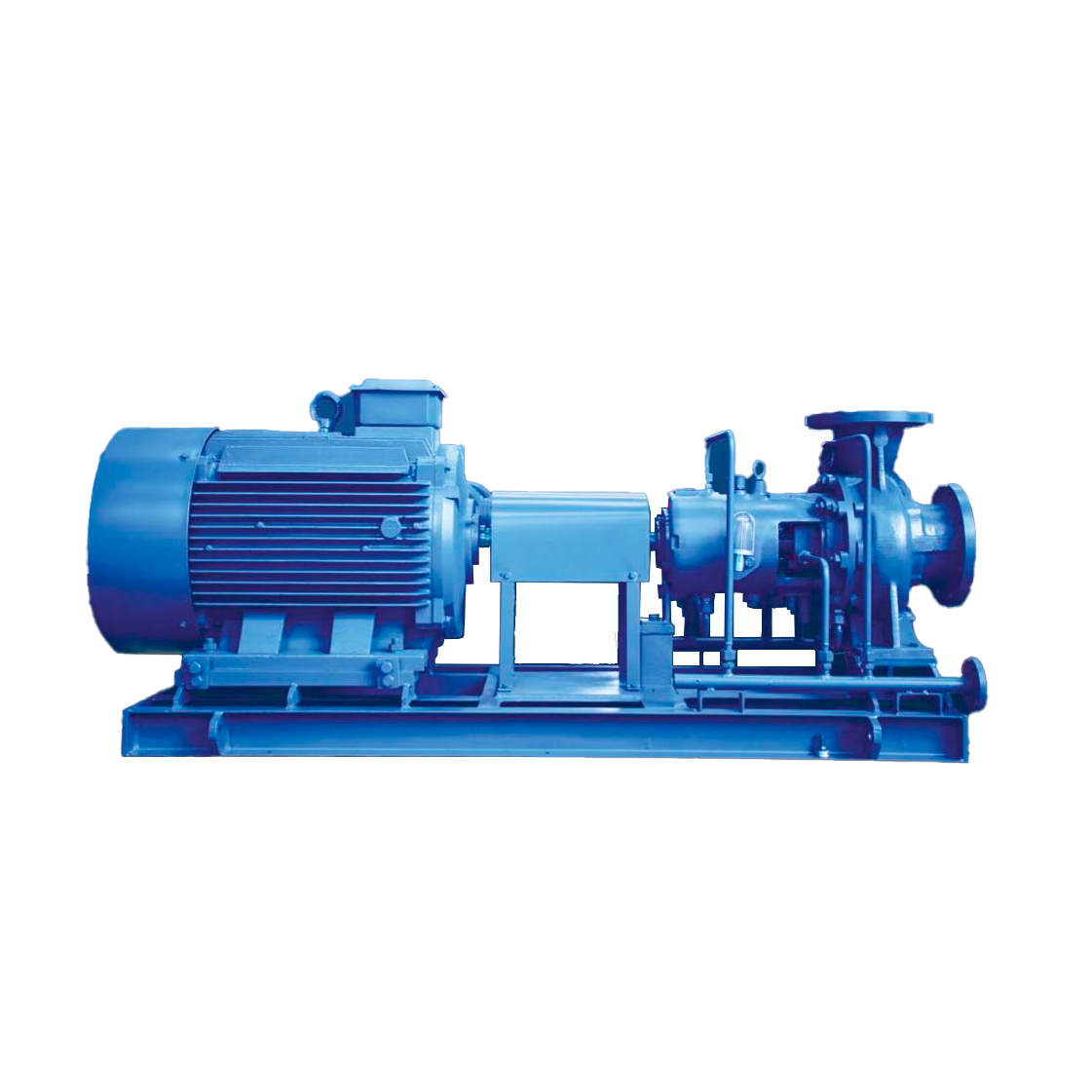

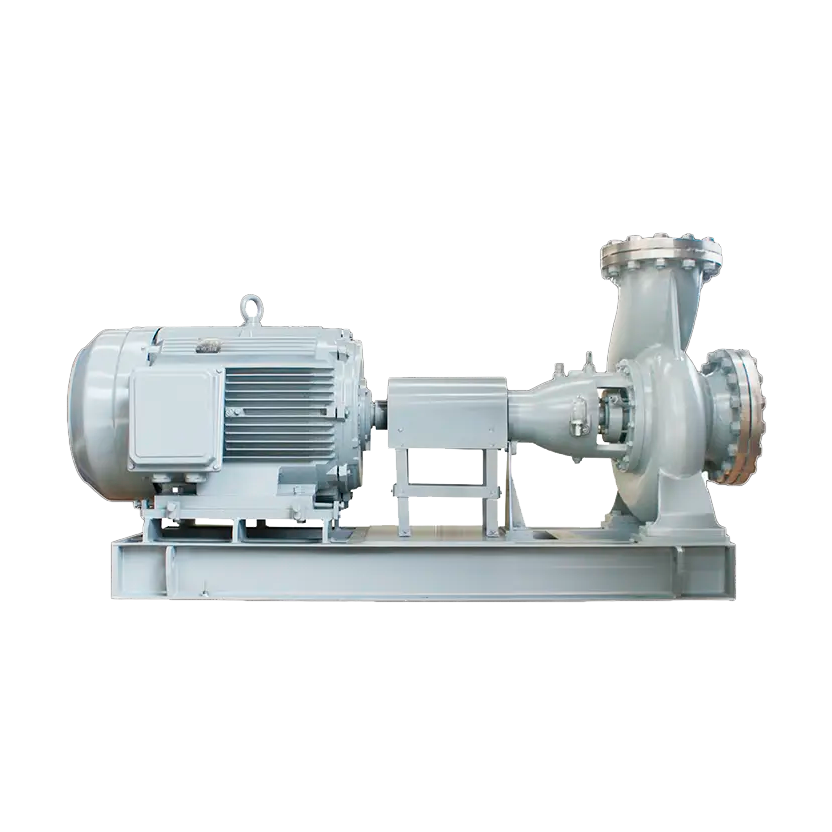

Химические насосы серий SLCZ и SLZA — это горизонтальные одноступенчатые центробежные насосы с торцевым всасыванием, разработанные для перекачивания агрессивных, токсичных, легковоспламеняющихся и взрывоопасных жидкостей. Модели SLZA соответствуют стандарту API 610 (типы OH1/OH2) и предназначены для тяжелых условий эксплуатации в нефтехимии. Насосы SLCZ спроектированы по стандартам DIN 24256 / ISO 2858 / GB5662 и подходят для широкого спектра химических производств.

Назначение

Основное назначение — перекачивание химически активных, токсичных, легковоспламеняющихся и взрывоопасных жидкостей в технологических процессах нефтегазовой, химической и смежных отраслей промышленности.

Принцип работы

Насосы SLCZ/SLZA являются центробежными с односторонним входом жидкости. Рабочее колесо передает энергию перекачиваемой среде, преобразуя механическую энергию вращения в гидравлическую. Осевое усилие уравновешивается разгрузочными отверстиями в рабочем колесе и радиальными упорными подшипниками. Торцевое уплотнение вала обеспечивает полную герметичность и предотвращает утечку опасных сред.

Комплектация

• Насосный агрегат в сборе (насос + электродвигатель);
• Упругая мембранная муфта (для SLZA) или шпоночное соединение;
• Фундаментная плита (рама);
• Торцевое уплотнение вала (одинарное / двойное, по API 682);
• Опционально: системы промывки уплотнений, датчики температуры и вибрации.

Изготовление

Корпус и рабочее колесо изготавливаются методом точного литья из нержавеющей стали, чугуна, бронзы или специальных сплавов (по требованию заказчика). Все детали проходят механическую обработку на станках с ЧПУ. Насосы собираются в соответствии с требованиями API 610 и проходят гидравлические испытания на заводе.

Установка

• Монтаж производится на жесткое горизонтальное основание (фундамент) с выверкой по уровню.
• Необходимо обеспечить свободный доступ для обслуживания торцевых уплотнений и подшипников.
• Всасывающий и напорный трубопроводы должны монтироваться без натяга, с установкой опор вблизи насоса.
• При перекачивании горячих сред требуется компенсация температурных расширений трубопроводов.
• Подключение электродвигателя — через частотный преобразователь или устройство плавного пуска (рекомендуется).

Техническое обслуживание

• Ежесменно: контроль температуры подшипников, отсутствие вибрации и утечек.
• Ежеквартально: проверка затяжки фундаментных болтов и центровки валов.
• Ежегодно: замена масла в подшипниковых узлах (при жидкостной смазке), ревизия торцевого уплотнения.
• Каждые 2-3 года: плановая разборка, осмотр рабочего колеса, замена уплотнительных колец.
