Промышленные погружные насосы

Рекомендованная производительность

• Расход (Q): от 8 до 8000 м³/ч
• Температура: от 0°C до +40°C (до +80°C для спец. исполнения)
• Мощность: от 0,75 до 500 кВт

Напор

Максимальный напор: до 62 м

Свободный проход: одно-, двух- и многоканальные рабочие колеса обеспечивают проход твердых включений и волокнистых материалов без засорения.
Герметичность: класс защиты IP68, двойное механическое уплотнение с масляной камерой.
Износостойкость: рабочие колеса из чугуна или нержавеющей стали.
Универсальность установки: стационарная (на автосцепке) или мобильная (со шлангом), вертикальная или горизонтальная.
Термозащита: встроенные термодатчики в обмотках двигателя.

Оформить заявку

Если остались вопросы - оформляйте заявку для получения консультации

Описание

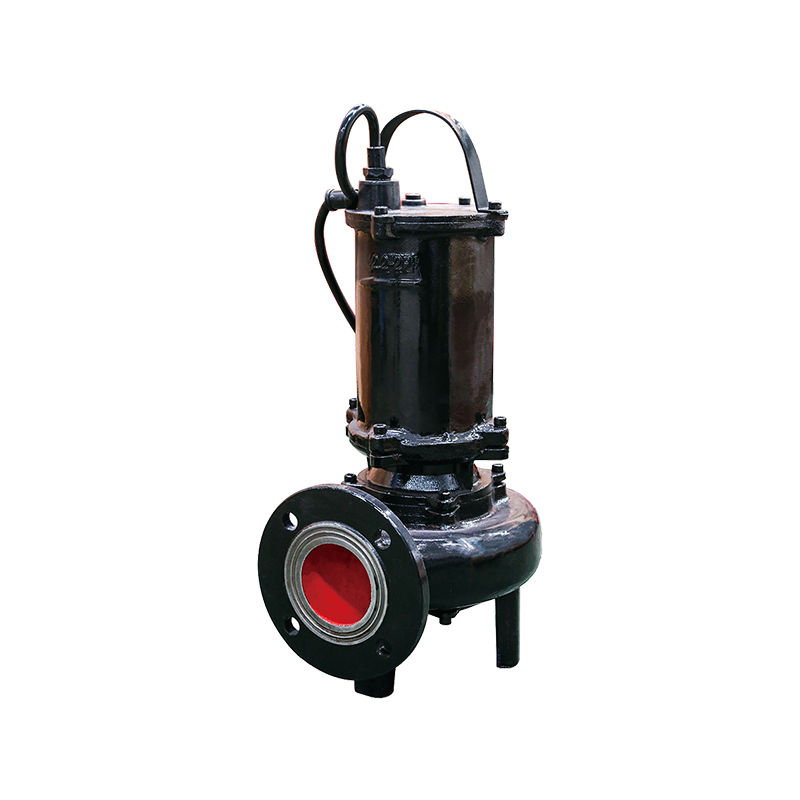

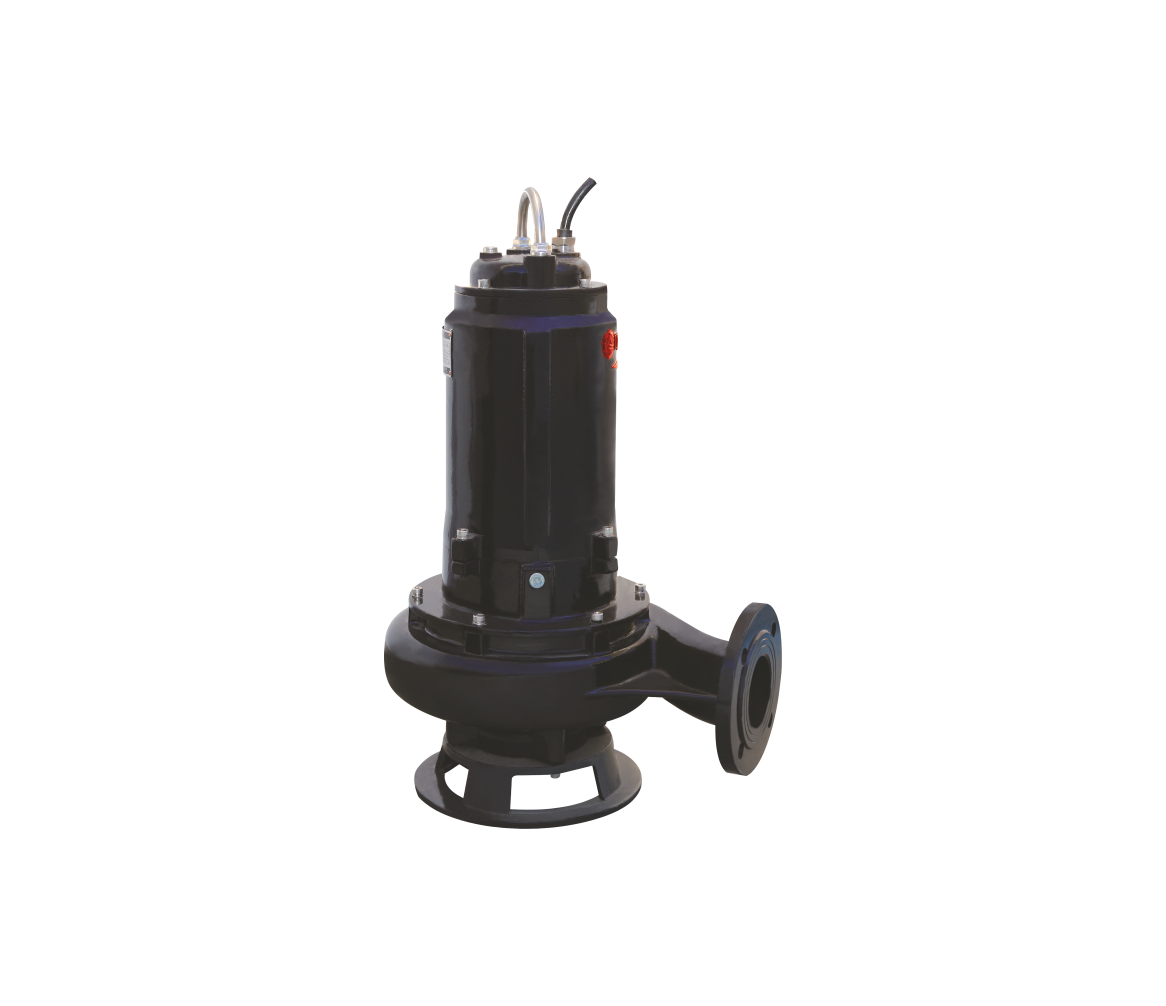

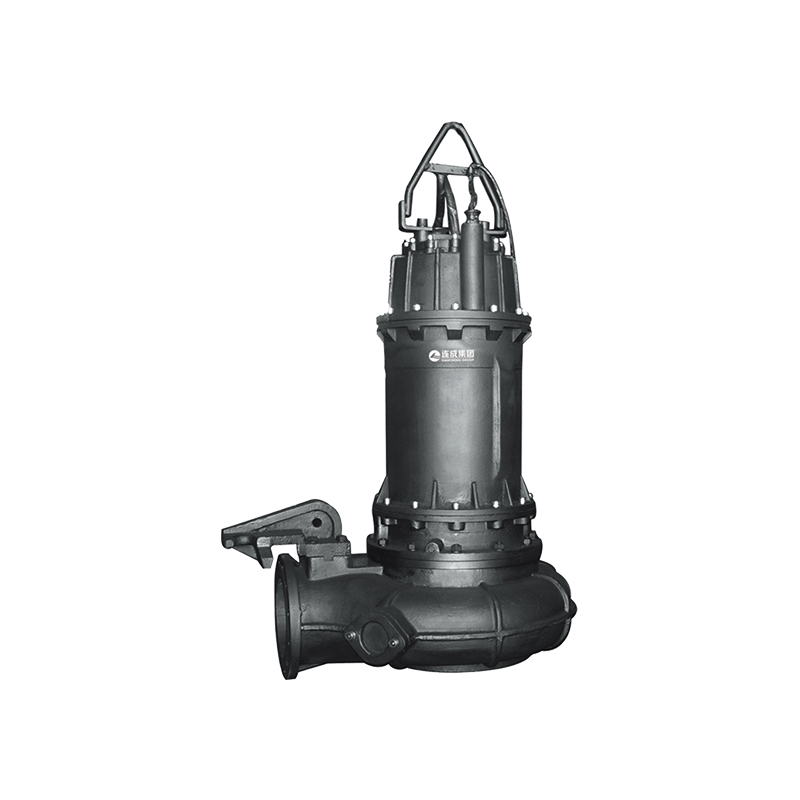

Погружные насосы серий WQ и WQC — это моноблочные одноступенчатые вертикальные насосы с классом защиты IP68, предназначенные для перекачивания хозяйственно-бытовых, дождевых и промышленных сточных вод. Насосы оснащаются герметичными асинхронными двигателями и могут работать как в погружном, так и в «сухом» исполнении (с кожухом охлаждения).

Назначение

Основное назначение — откачка и перекачивание загрязненных сточных вод, содержащих твердые частицы, песок, ил и волокнистые включения, в системах ЖКХ и промышленности.

Принцип работы

Насос погружается в перекачиваемую жидкость полностью. Жидкость поступает через всасывающую решетку в нижней части корпуса, захватывается вращающимся рабочим колесом и под давлением выводится через напорный патрубок. Охлаждение двигателя происходит за счет окружающей жидкости.

Комплектация

• Насосный агрегат с кабелем и гермовводом;
• Система автоматической сцепки (для стационарной установки);
• Направляющие трубы и опорная плита (для КНС);
• Шкаф управления с датчиками уровня (при поставке комплектного оборудования для КНС);
• Опционально: режущий механизм (WQX), кожух охлаждения для «сухой» установки.

Применение

Применяются при перекачке большого объема бытовых сточных вод.

Изготовление

Корпуса насосов и рабочие колеса изготавливаются из высокопрочного чугуна методом литья. Вал насоса — из нержавеющей стали. Уплотнения — двойные торцевые из карбида кремния. Каждый насос проходит испытания на стенде (гидравлические и электрические).

Установка

Стационарный монтаж:
• На дне резервуара бетонируется опорная плита.
• К плите крепятся направляющие трубы.
• Насос опускается по направляющим до автоматической стыковки с напорным патрубком. Мобильный монтаж:
• Насос опускается в жидкость на тросе.
• К напорному патрубку подсоединяется шланг. Важно: не допускать работы насоса без жидкости («сухой ход»).

Техническое обслуживание

• Ежеквартально: проверка сопротивления изоляции двигателя, состояния кабеля.
• Каждые 6 месяцев: осмотр рабочего колеса (через ревизионный люк), удаление намотавшихся волокон.
• Ежегодно: замена масла в камере уплотнений, проверка торцевых уплотнений.
• При снижении производительности — очистка рабочего колеса и корпуса.
